TRNSYSで方位別日射量を計算してみる

たまに特定の方位の日射量が必要な事ってないでしょうか?例えばダイレクトゲインでどれぐらい日射量が期待できるか検討するとか。こういう計算は気象データリーダーを使うと割と簡単に計算&出力することができます。

例として、東西南北の鉛直面の日射量を計算してみます。使うのは気象データリーダーと出力用のコンポーネント1個の計2個。 まずは気象データリーダーをぽいっと配置。

Type99-AMeDAS
Type99-AMeDAS

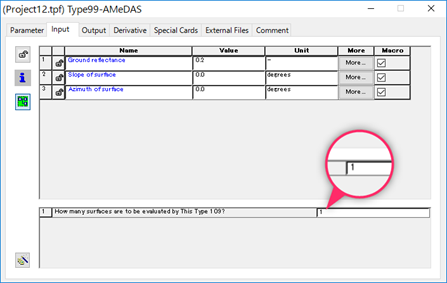

気象データリーダーには傾斜面の日射量を計算する機能があります。ダブルクリックして、Inputsタブの下の方を見ると、傾斜面の数を指定する項目があります。
既定では”1″になっているので、まずここを”4″へ変更して東西南北4面の計算ができるようにします。

傾斜面の数を指定する項目
傾斜面の数を指定する項目

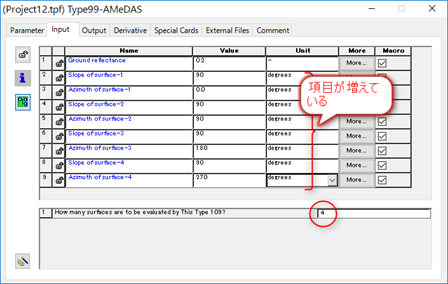

図は”4″へ変更してSlope(傾斜角度)とAzimuth(方位)を設定した後の画面です。既定の状態から項目数が増えています。

Slope(傾斜角度)とAzimuth(方位)
Slope(傾斜角度)とAzimuth(方位)

ちなみに方位ですが、南が0°で時計回りに0~360°で指定します。

太陽方位角
太陽方位角

つぎに出力用にOnline Plotterをぽいっと配置して気象データリーダーと接続します。

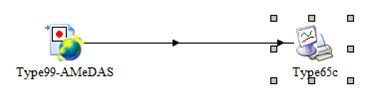

Type99-AMeDAS, Type65を接続
Type99-AMeDAS, Type65を接続

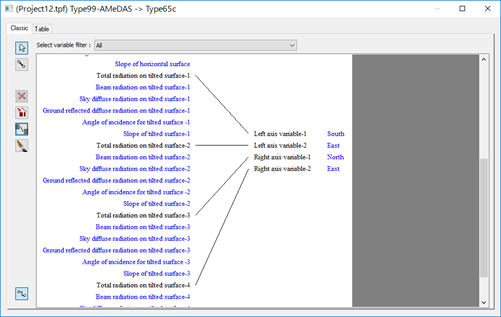

コンポーネント間の接続は図のように東西南北面の日射量を出力するようにつなぎます。

日射量の接続
日射量の接続

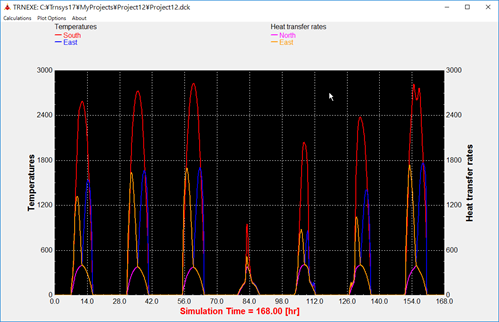

実行してみたのが下の画面です。東西南北の日射量がプロットされているのが分かります。

東西南北の日射量
東西南北の日射量

今回はType99-AMeDASを使っていますが、他の気象データリーダーでも同じように傾斜面日射量を計算できます。海外のデータなんかと比較してみるのも面白いかも知れません。
