TRNSYSのドキュメント

2020/09/16 TRNSYS18の内容に更新

TRNSYSのドキュメントの話です。

一般にシミュレーションのツールって、アプリケーションの使い方はあたりまえとして、計算方法の「中身」についての記述に非常に多くのページが割かれています。

これって、テレビの取説に液晶パネルの技術解説書がついてくるようなレベルです。研究用途のツールでは使われている計算式や処理方法など詳しく「中身が見える」というのが重要なポイントのようです。

TRNSYSもご多分に漏れず、大量のドキュメントが添付します。PDF形式で添付されるものの他、HTML形式だったり、はてはソースコード(←ドキュメントか?)まで含め大量に用意されています。

でも、困ったことに慣れるまで、どこに何があるのか分かり難いんですよね。ということでまとめてみたいと思います。

基本はPDFドキュメント

アプリケーションの使いたや、TRNSYSのデータフォーマット、コンポーネントの機能についてPDF形式のファイルが用意されています。

スタートメニューやSimulation Studioの[?]-[Help]メニューの2か所から呼び出すことができます。

スタートメニューからTRNSYS18 Manualを選択
Simulation Studioの[?]-[Help]から

Vol.1 Getting Startedから始まって、Vol.8 Weather Data、それとオプション製品の数冊構成です。

印刷すると、それぞれ電話帳ぐらいのボリュームがあります。まともに読み始めると、かなりつらい量です。

何か調べるときは右上に検索ボタンが用意されているので、ここからキーワードを指定して検索するのが効率的です。

慣れてくると、目的の情報が、どのマニュアルにあるのか、だんだん見当がつくようになります。

TRNSYSのドキュメント

コンポーネントの機能を調べる

コンポーネントの詳細については、次のPDFのドキュメントに詳しくまとめられてます。

  • Vol03. Standard Component Library Overview(概要)
  • Vol04. Component Mathematical Reference(詳細)

実際にSimulation Studioで利用する際の補足的な情報は以下の機能で確認することができます。いくつかあるので、覚えておくと簡単にパラメーターやInputの確認ができます。

Proforma

コンポーネントを選んで、右クリックで[Proforma]を選ぶと図のようなウィンドウが表示されます。これの「Description」タブを見るとコンポーネントの概要が書いてあります。なんのためのコンポーネントなのか確認することができます。

Proforma

Variable Window

コンポーネントをダブルクリックすると、表示されるウィンドウです。頻繁に使うウィンドウなので解説不要かと思いますが、Parameters/Inputs/Outputsを確認することができます。

Moreボタン

ここで、「more」ボタンを押すと、さらに個々の詳しい解説が表示されます。意外とこの機能は知られていないません。パラメーターの意味など不明な場合は、ここで表示される説明が参考になります。

Moreボタンを押すと説明が表示される

Export as HTML…

前出のProformaのウィンドウを表示した状態でメニューから[File]-[Export as HTML…]を選ぶと、コンポーネントのParameter,Inputs,Outputsなどの説明が、まとめて一つのHTMLとして書き出されます。

このファイルをブラウザで開くと、コンポーネントの機能が一気に見渡せて読みやすいドキュメントになります。

HTML形式のドキュメントが作成される

以前は独立した一冊のドキュメントにまとめられていたのですが、いつのころからかHTML形式になりました。

おそらくコンポーネントの数が多く、また、バージョンアップにともなう更新が大変なので、この形式になったのだと思います。

参考:TRNSYSのコンポーネントの機能を調べる

ソースコード

これ見ると、実際何をどうしているかハッキリするので、ある意味究極の仕様書とも言えます。

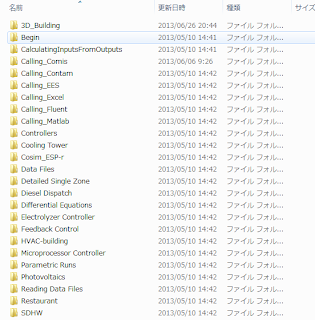

通常は、以下のフォルダに、TRNSYSの基本処理から、コンポーネントなど内容別に収められています。

  • C:\Trnsys18\SourceCode
Type1のソースコード

新しいコンポーネントを作る際には、似た処理を行っているコンポーネントが参考になります。

マニュアルに記載があると言っても、初めて使う関数など、実際に動くいているコンポーネントのソースコードは貴重な情報源と言えます。

以上、いろいろな情報が用意されているので、状況に応じて利用すると、効率的に作業を進めることができます。

動作環境

以下の環境で動作を確認しています。
Windows10 Pro(64bit, 2004)
TRNSYS18.02.0002(64bit)
