TRNSYSの指数表記の出力を何とかする

指数表記

TRNSYSで計算結果を書き出すと、指数表記になります。

試しにType25で書き出してみると、だいたいこんな感じ。

TIME                     TAIR_EG_GB               TAIR_EG_GB               TAIR_EG_GB
HOURS
+0.0000000000000000E+00  +2.0000000000000000E+01  +2.0000000000000000E+01  +2.0000000000000000E+01
+1.0000000000000000E+00  +1.9809095712617690E+01  +1.9484726116999660E+01  +1.9615743684332390E+01
+2.0000000000000000E+00  +1.9709755926303043E+01  +1.9233914565182772E+01  +1.9394910639839168E+01
+3.0000000000000000E+00  +1.9747419227402617E+01  +1.9327408298779126E+01  +1.9471953393093376E+01
+4.0000000000000000E+00  +1.9693025737107675E+01  +1.9182863053396972E+01  +1.9382176378677428E+01
+5.0000000000000000E+00  +1.9664338574763043E+01  +1.9141843020969311E+01  +1.9345477650980808E+01
+6.0000000000000000E+00  +1.9612642012823343E+01  +1.9044367724365255E+01  +1.9286016094005646E+01
+7.0000000000000000E+00  +1.9558755297995550E+01  +1.8963047372044027E+01  +1.9228754224595775E+01
+8.0000000000000000E+00  +1.9497057977033769E+01  +1.8866835171629649E+01  +1.9166137250448045E+01

パッと見た感じ、なんだかこれだと解り難い、というか見るのがツライですよね。ちなみに書き出しているのは室温です。

これも慣れてしまうと気にならなくなるので普段は放置していますが、大量のデータとか見るときには、やはり少々げんなりします。

そういう時に便利なのがType25f。書式付で出力するとこうなります。この例では数値を10進表記、カンマ区切りへ変更しています。

TIME     ,TAIR_EG_GB  ,TAIR_EG_EB  ,TAIR_OG
0.00,   20.00,   20.00,   20.00
1.00,   19.81,   19.48,   19.62
2.00,   19.71,   19.23,   19.39
3.00,   19.75,   19.33,   19.47
4.00,   19.69,   19.18,   19.38
5.00,   19.66,   19.14,   19.35
6.00,   19.61,   19.04,   19.29
7.00,   19.56,   18.96,   19.23
8.00,   19.50,   18.87,   19.17

ぐっと読みやすくなります。

書式指定の方法

これ、やり方は簡単でType25fで書式を指定するだけ。

Special Cards

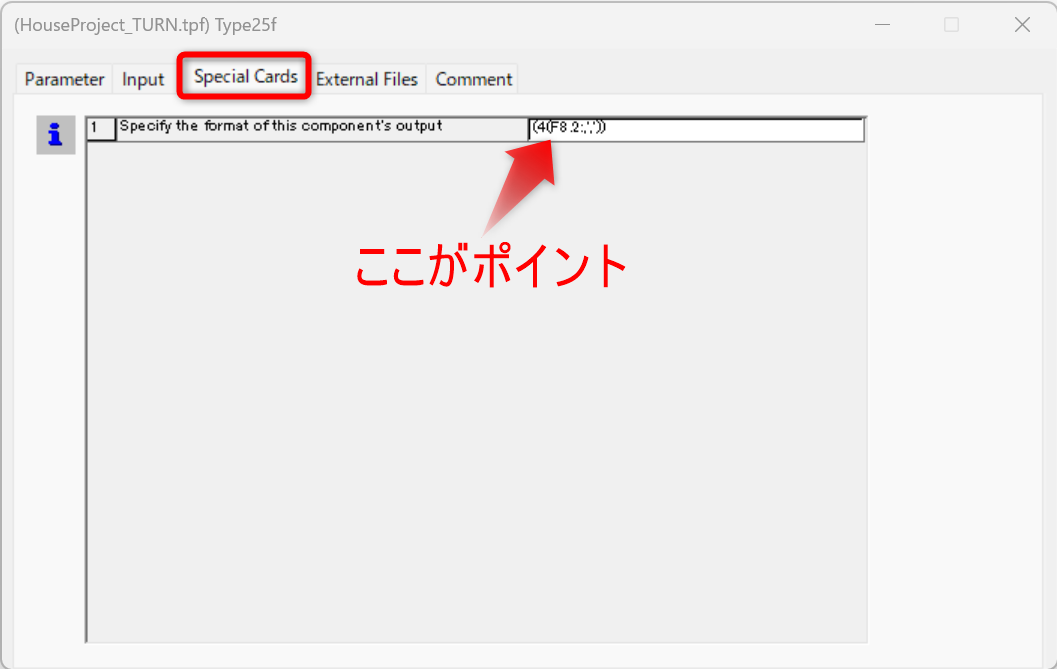

「Special Cards」タブを選んで書式を入力します。

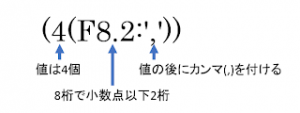

ちょっと小さくて分かり難いので、大きく書くと、こんな感じで指定します。値4個の部分は「TIME」のカラムを含む点に注意してください。この例ではTIMEカラム+出力3個で4カラム分の書式を指定しています。

もっと細かい指定もできます。
ここらあたりを参考にすると、他にもいろいろ指定できます。

Parameter

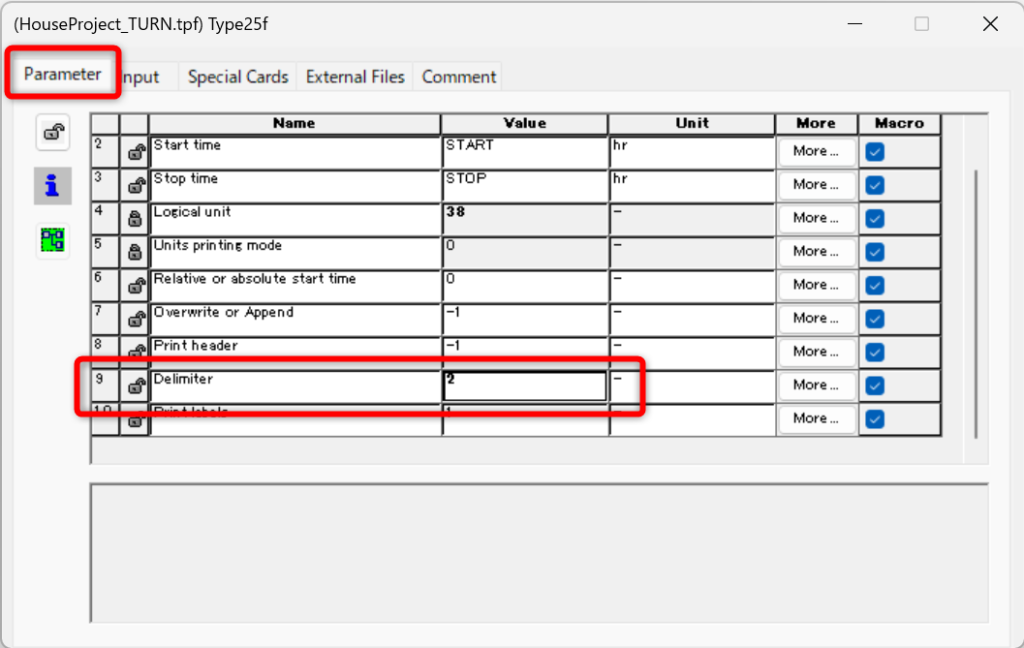

それと、「Paramter」タブでDelimiterを2(カンマ区切り)にするのも忘れずに設定してください。これでヘッダー行もカンマ区切りになります。

External Files

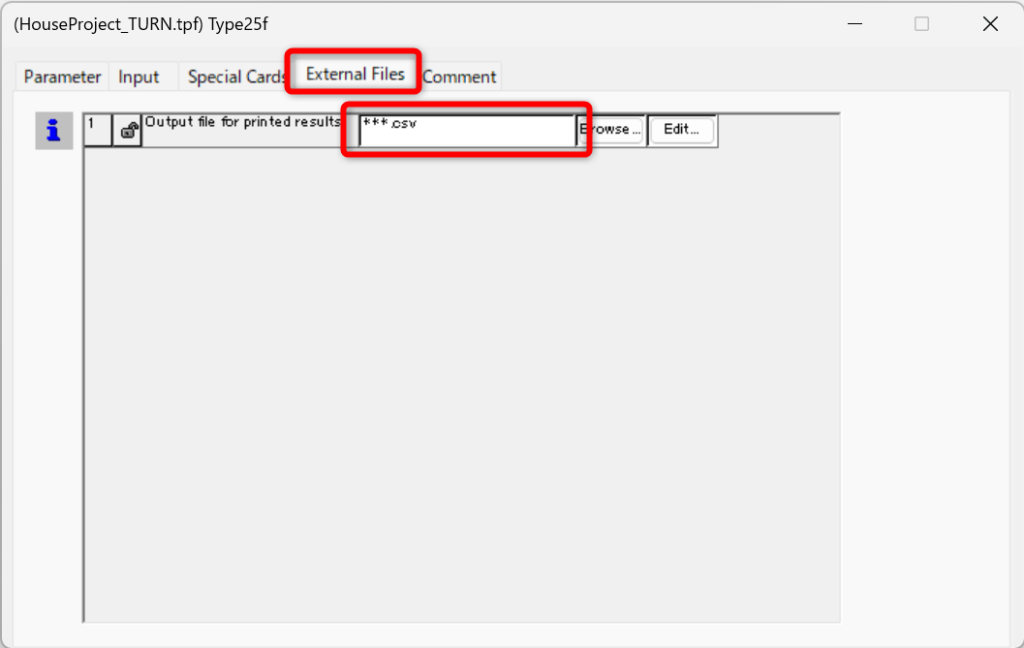

出力先のファイルもCSV形式に合せて、拡張子をCSVへ変更しておきます。これでダブルクリックでExcelで開けるようになります。

動作環境

以下の環境で動作を確認しています。

  • Windows11 Pro(64bit, 22H2)
  • TRNSYS18.04.0001(64bit)
