窓を分割してモデリング(TRNSYS-USERSより)

TRNSYS-USERSに窓を複数に分割してモデリングする方法について質問が流れていました。

窓を複数に分割するには?

[TRNSYS-users] dividing a glazing into several small ones

理由は不明ですが、1つの窓を複数の小さな区画に分割してモデリングする方法についての質問です。

おそらく、同じ窓で部分的に、

  • ガラスの種類、構成を変えたい
  • 遮蔽率を変えたい
  • あとなんだろ?

というような理由ではと思います。

はじめは単純に窓に分割線を入れる方法を検討したようです。絵的には分割されたように見えますが、TRNBuildのインポートでエラーになります。たぶん。(試してないけど仕組み上扱えないデータ構造なのでやってはダメです)

次に、0.1mmほどの枠を取って、小さな窓を複数並べることにしたようです。これで見かけ上は1つの窓が複数に分割されているように扱えます。

これが妥当な方法なのか、他に良い方法があるのかというのが質問者の質問です。

上述したように、仕様上、窓面は分割してモデリングできないので、小さな窓を複数数作るのが正解です。

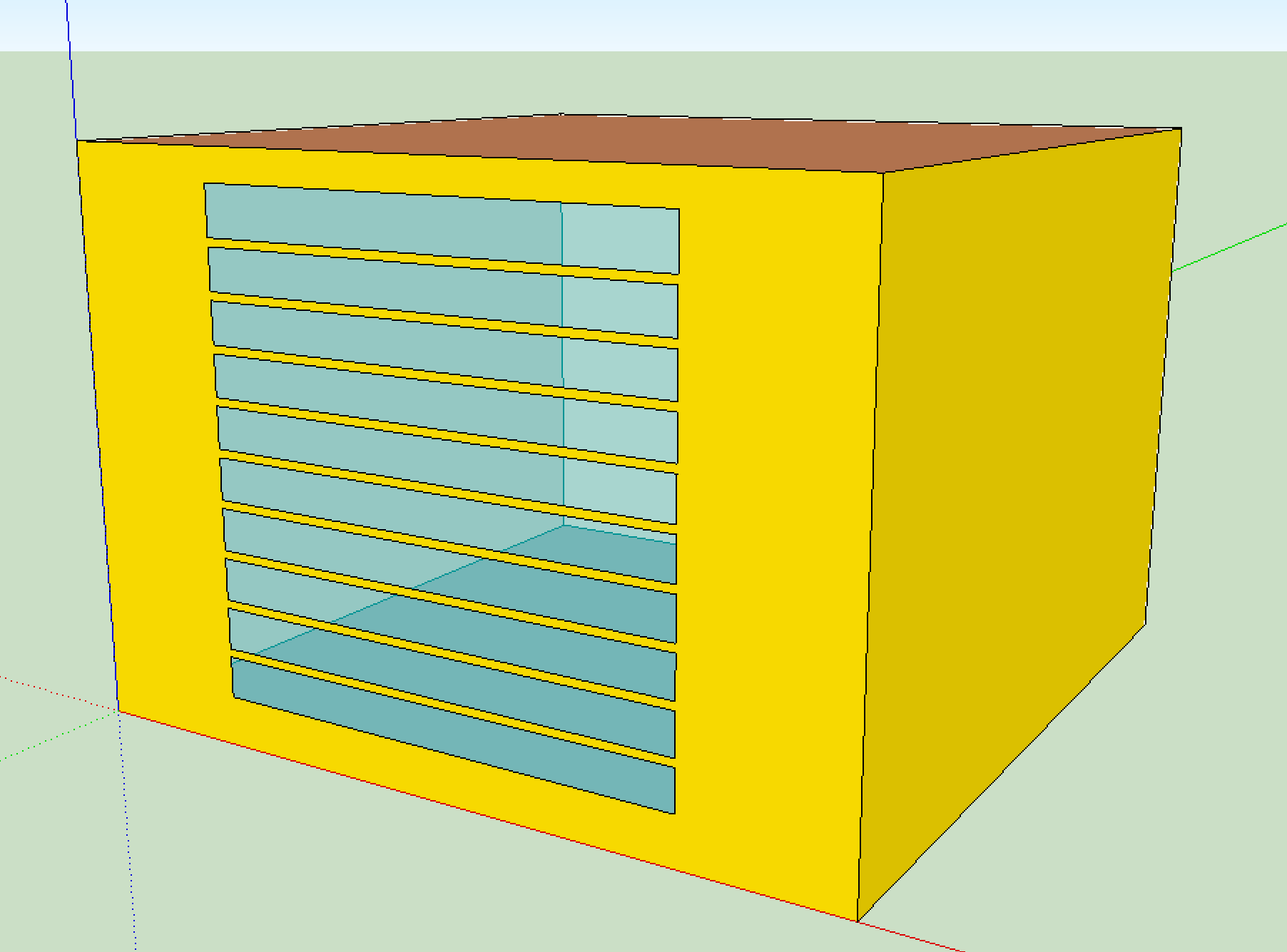

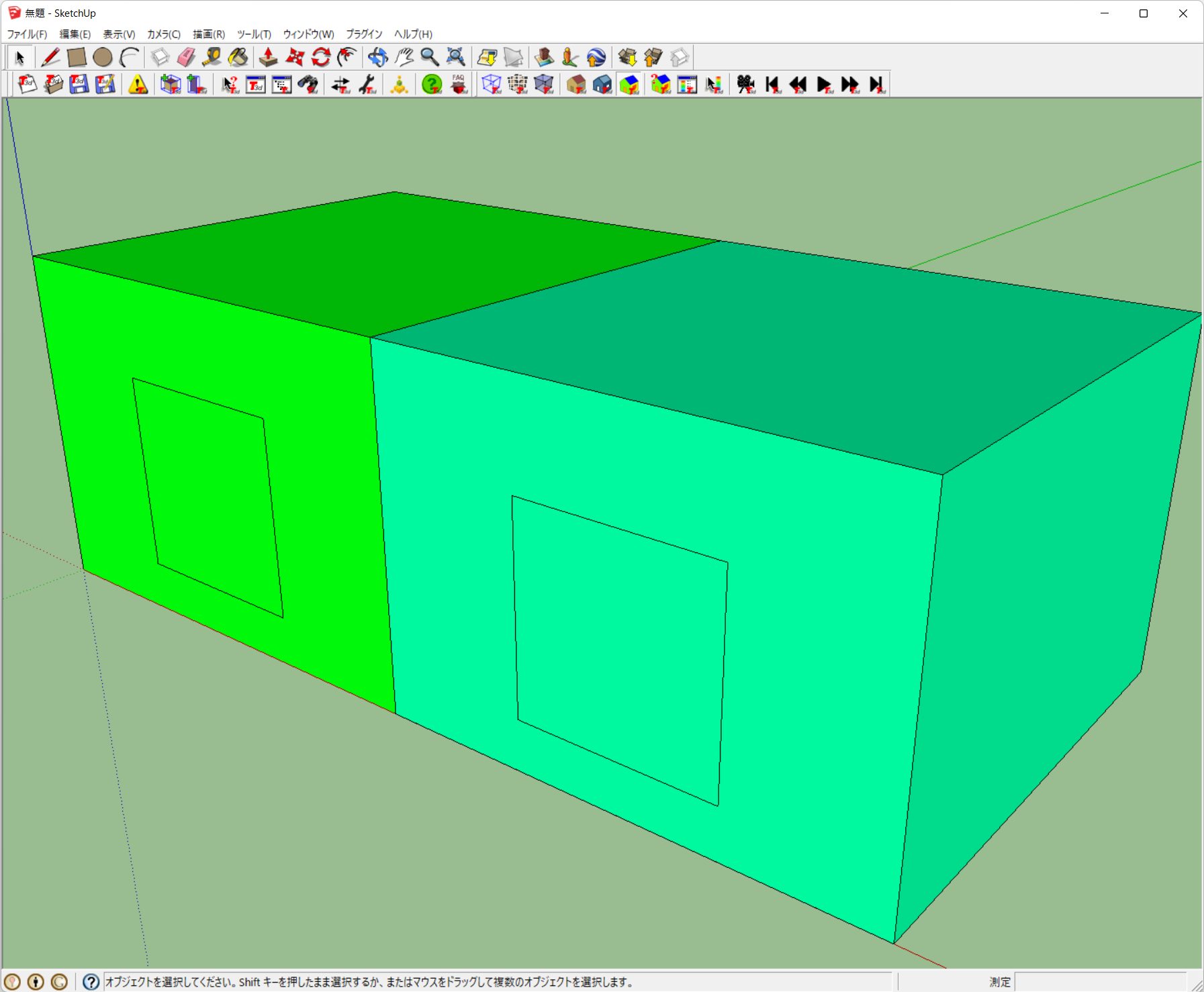

参考までにちょっと大げさにモデリングしてみたのが下の図です。実際はもっと窓と窓の間を狭くして、1つの窓に見えるようにモデリングします。
