Online Plotter Type65 の使い方

Type65の種類と使い分け

計算結果の出力に何かと便利な Online Plotterこと、Type65には複数バージョンが用意されています。慣れないうちは、どれを選んで良いのか不安になる箇所でもあります。

少しずつ動きかが違うので、簡単にまとめると次の表のようになります。

グラフとファイルの両方へ出力

グラフ出力のみ（ファイル出力なし）

Type	単位系の出力
Type65d	なし

基本的には、ファイル出力するか、しないかの違いです。さらに、ファイル出力する場合は、一緒に単位系を書き出すか、書き出さないかの違いになります。

どれにするか悩んだときは、ファイル出力も、単位もまとめて処理する全部入りのType65cがオススメです。

以下、いくつか補足です。

デフォルトのファイル名は「プロジェクト名」＋「.plt 」になっています。例えば、プロジェクト名が Begin.tpf では、出力されるファイル名は Begin.plt です。

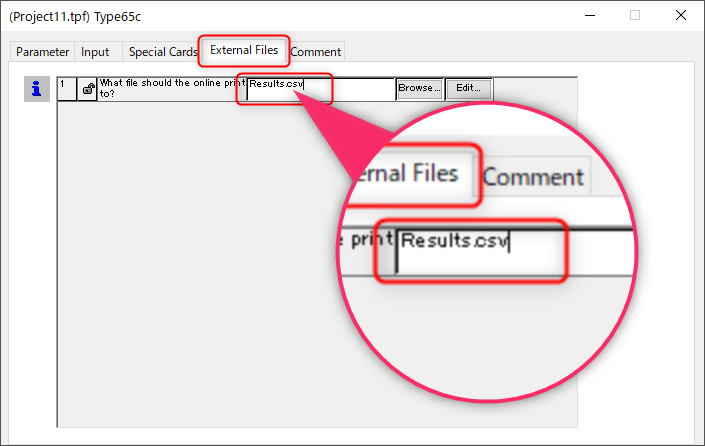

ファイル形式はスペース区切で出力されます。そのままだとExcelで扱いにくいので、一般的になCSV形式に変更しておくのがオススメです。

Type65って複数配置しても、画面を集約して表示します。図のようにタブ形式で配置されたType65を表示します。

図のようにType65を2個配置して実行すると。。。

配置されている個数分だけグラフがタブ形式で表示されます。

デフォルトは名前がすべて”Graph 1”です。Type65を複数使う場合は、区別が付きやすいように名前を変更しておきましょう。設定は「Special Cards」タブで行います。（下図）

ここで設定した名前が、グラフのタブに表示されます。

以下の環境で動作を確認しています。

Windows10 Pro(64bit, 1809)
TRNSYS18.01.0001(64bit)
